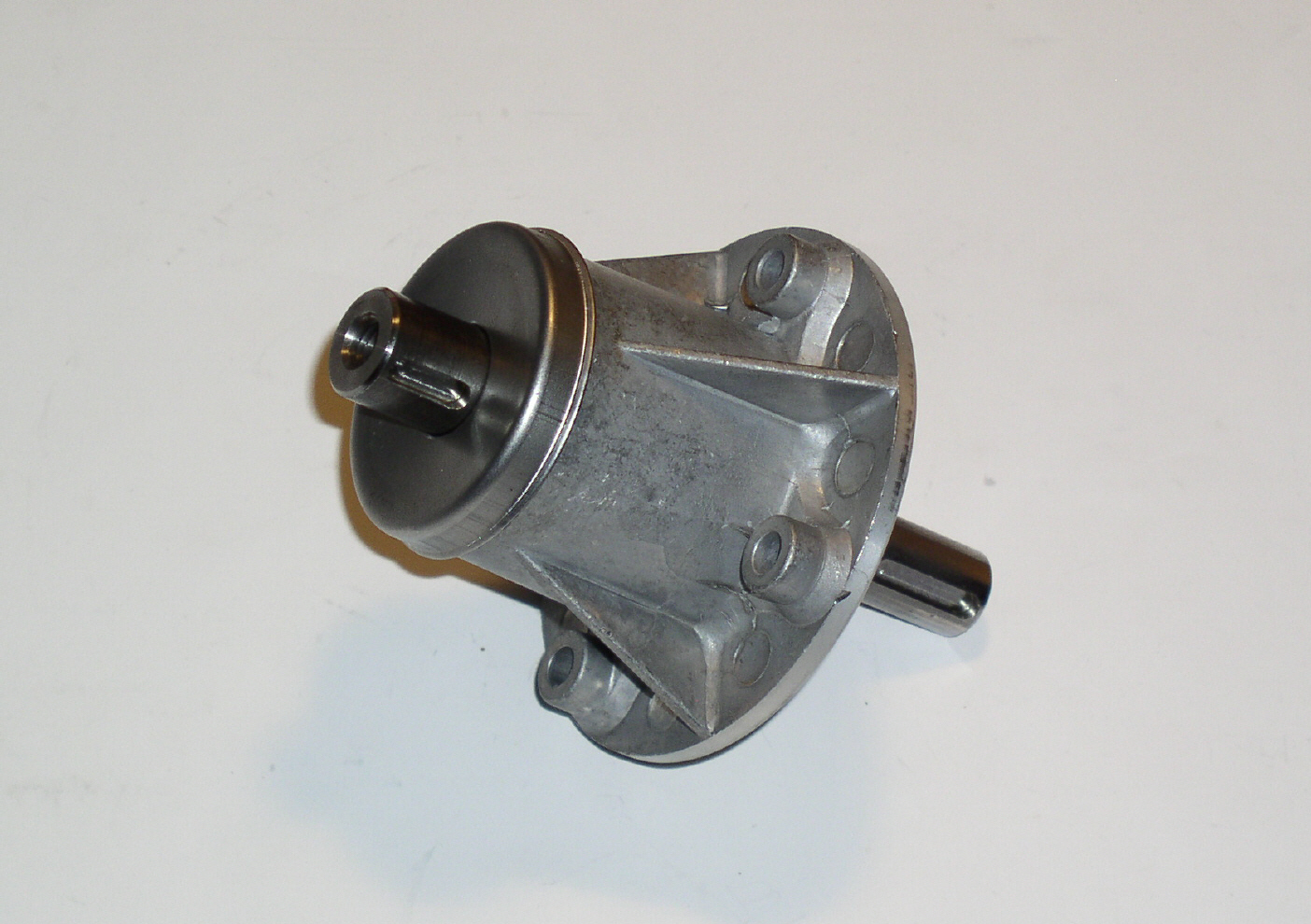

Lagergehäuse kpl. (Außen), von STIGA 1134-3696-01
Lagergehäuse/Messerspindel komplett - Außen
- von STIGA
- Außen-Ø ca.: 99 mm
- Höhe gesamt (Länge Welle): 138 mm
- Höhe Spindel (ohne Welle) ca.: 80 mm
- ist montiert am Mähwerk außen (links und rechts)
- inkl. 17er Welle, passend für Aufsitzmäher/Rasentraktoren von STIGA, Modelle: Stiga Park 102 M, Park 121 M, Villa 85 B, Villa 85 M, Villa 102 M

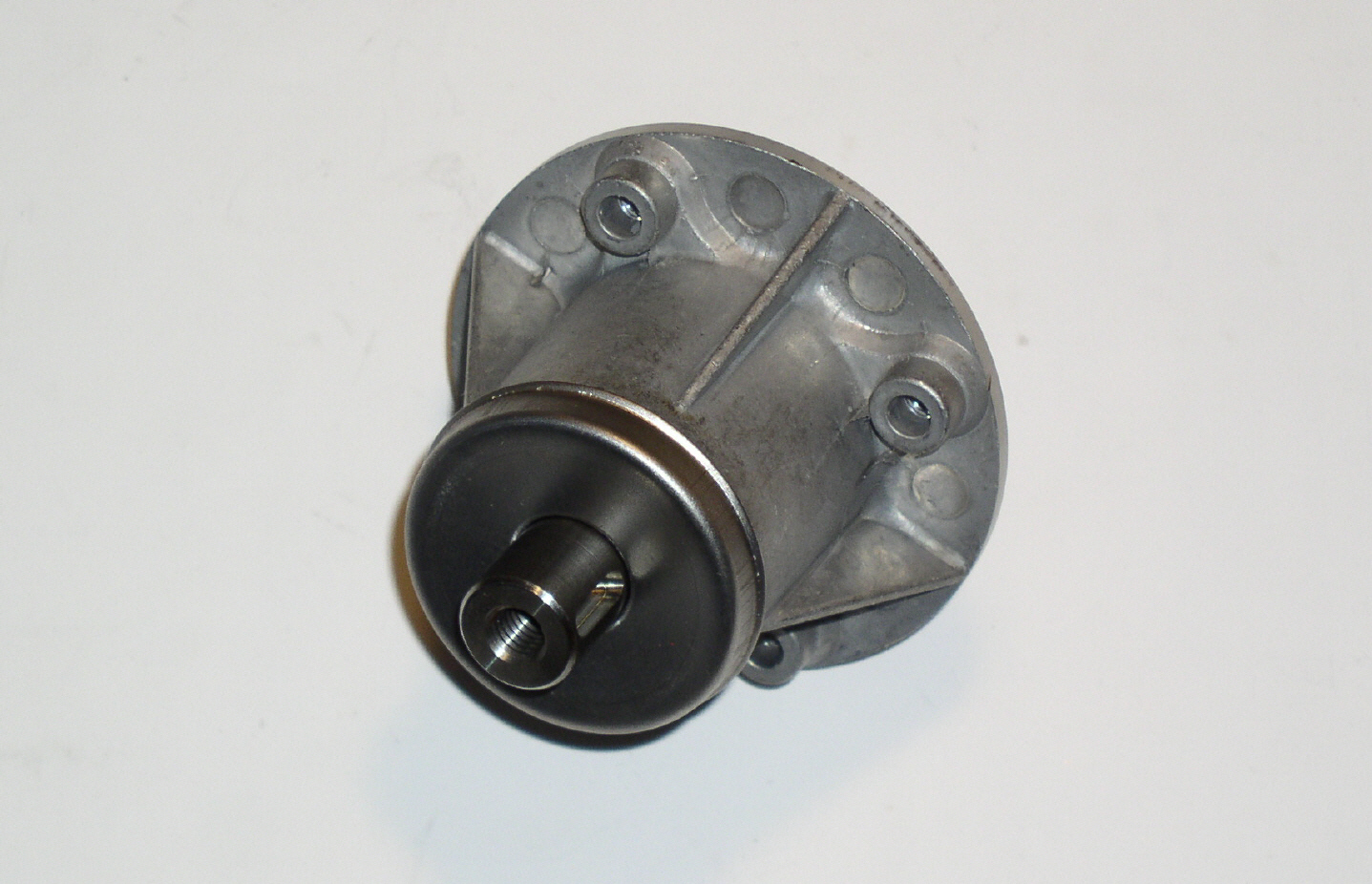

Abb. 2
weitere Merkmale:
- Lochkreis-Ø: 80 mm
- 4 Befestigungsbohrungen: 8er Gewinde
- Maß Welle aus Gehäuse (oben, Riemenscheibenseite): 40 mm (Keilnut 25 x 5 mm)
- Welle mit Innen-Gewinde: 8er (Tiefe ca.: 26 mm)

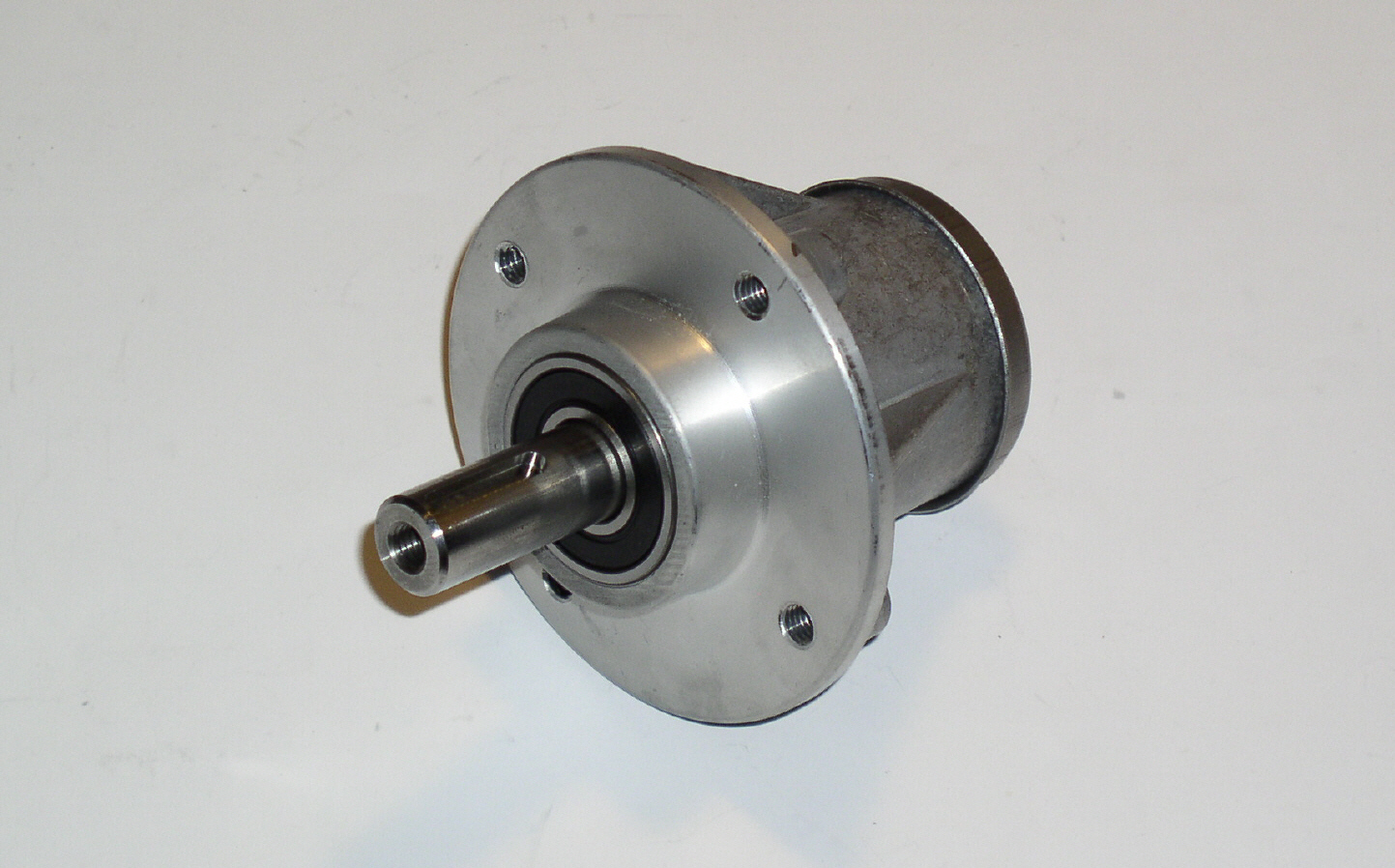

Abb. 3
- Maß Welle aus Gehäuse (unten, Messerseite): 19 mm (Keilnut 16 x 5 mm)
- Welle mit Innen-Gewinde: 10er (Tiefe ca.: 26 mm)
- Original-Ersatzteil STIGA, Hersteller-Nr.: 1134-3696-01
